橋面吊起重機安全監控管理系統是公司專為橋面吊開發的采集監控、記錄、分析、診斷、預警、統計于一體的交互式信息管理平臺。橋面吊監控系統符合GB/T 28264-2017起重機械安全監控管理系統國標的要求，同時還融入了多種起重機監控，維護，管理等實用功能，是一款將設備管理及人員行為管控融為一體的，真正使安全監控措施落地的監控系統。




01 項目背景



該項目是繼三水大道之后，第二條南北走向的城市主干道，全線貫通后可以連通西南、云東海、樂平、蘆苞、大塘等主要鎮街。本項目的建設對完善區域路網結構，實現便捷的一體化換乘，建成佛山市干線路網的骨架和轉換平臺具有重要的意義。

02 安全監控系統解決方案

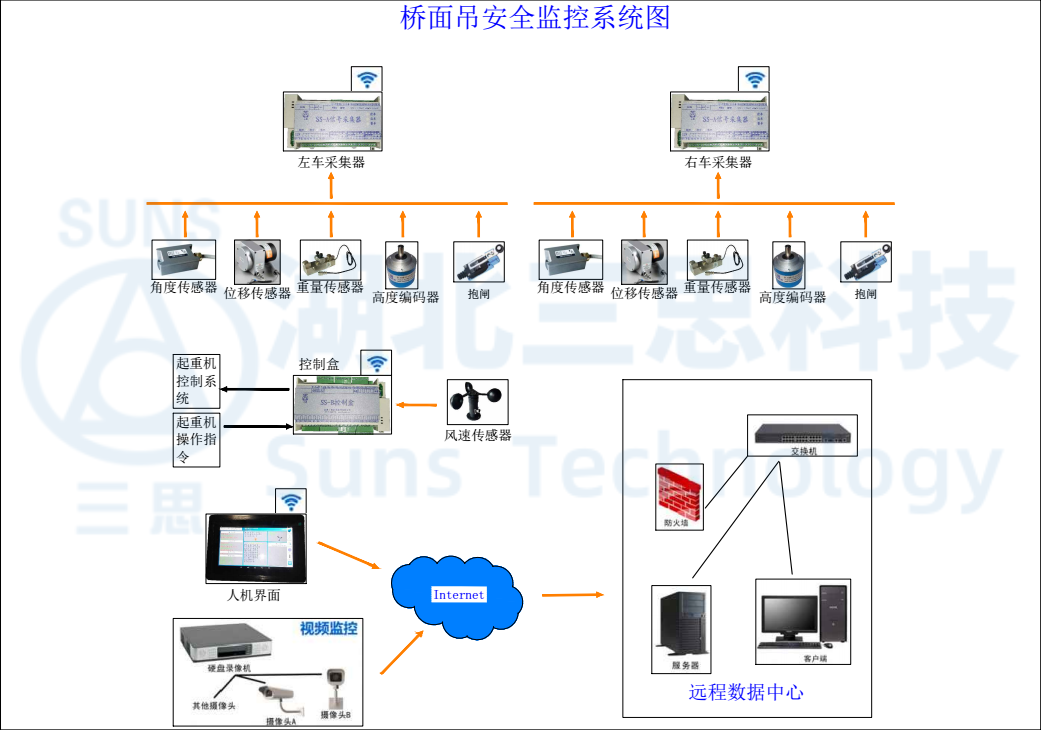

本橋面吊安全監控管理系統由視頻監控系統和安全監控系統組成。
安全監控系統監測橋面吊的運行行程數據，起升高度數據，限位數據，操作指令數據以及輸出控制點位，可以讓駕駛員全方位掌握橋面吊的實時運行狀況，提高了操作的安全性。

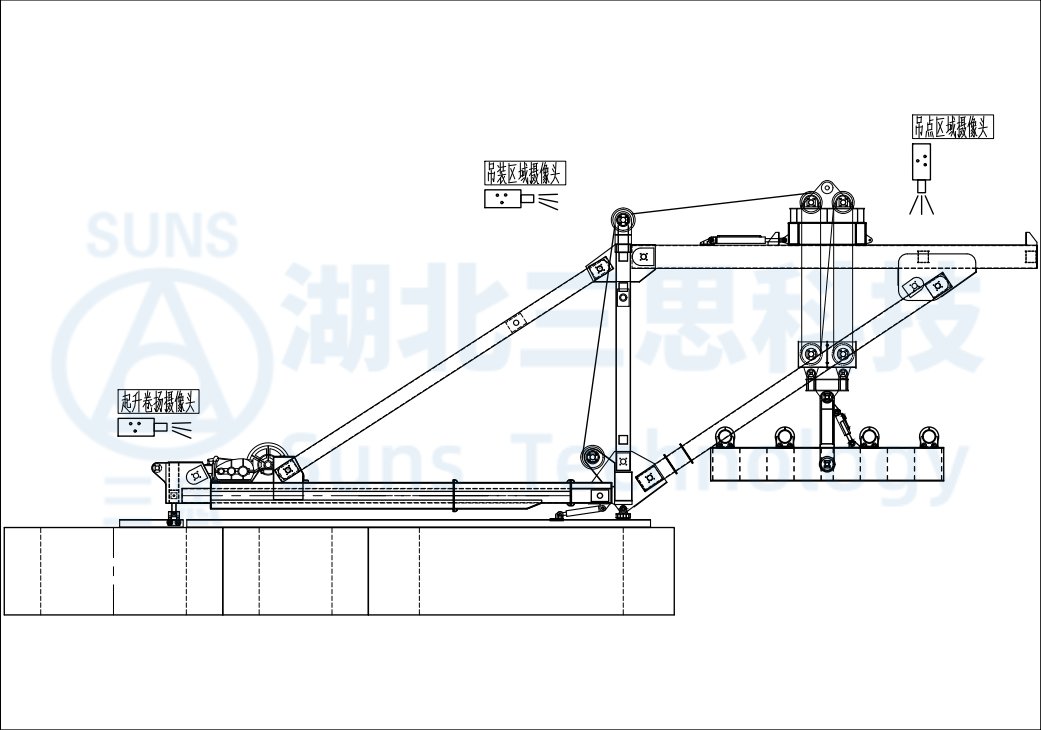

▲視頻監控布局圖


視頻監控系統監測橋面吊的卷揚狀態、吊點區域、吊裝區域，視頻顯示器放置于駕駛室中或者主機電箱內，給駕駛員帶來更加寬廣的操作視野，提高了橋面吊操作便捷性。

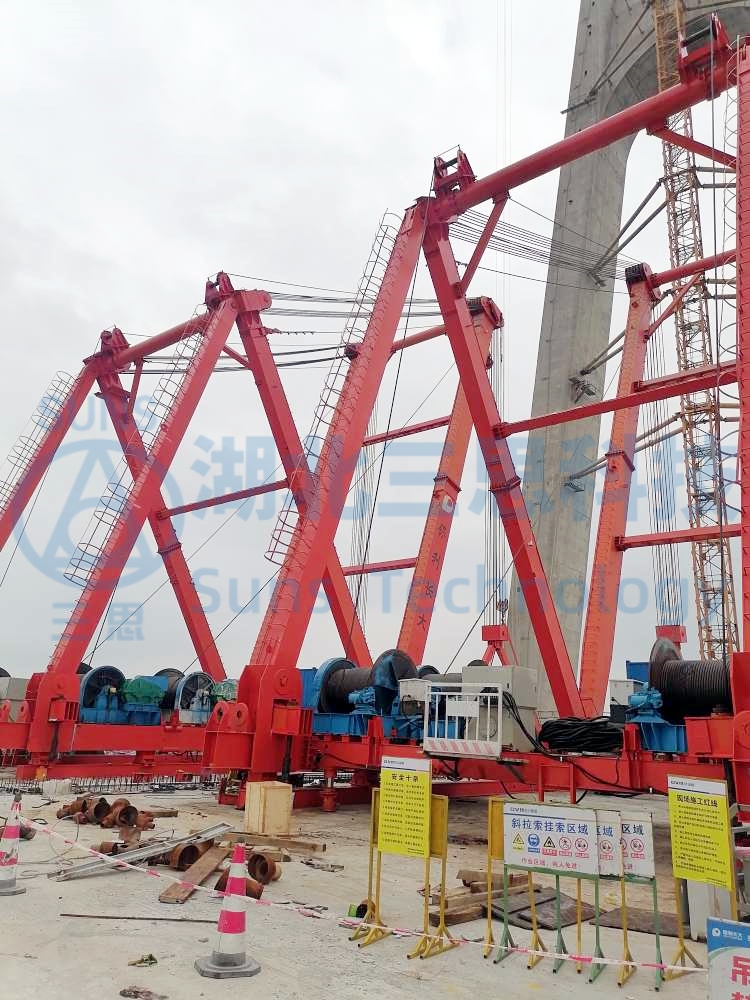

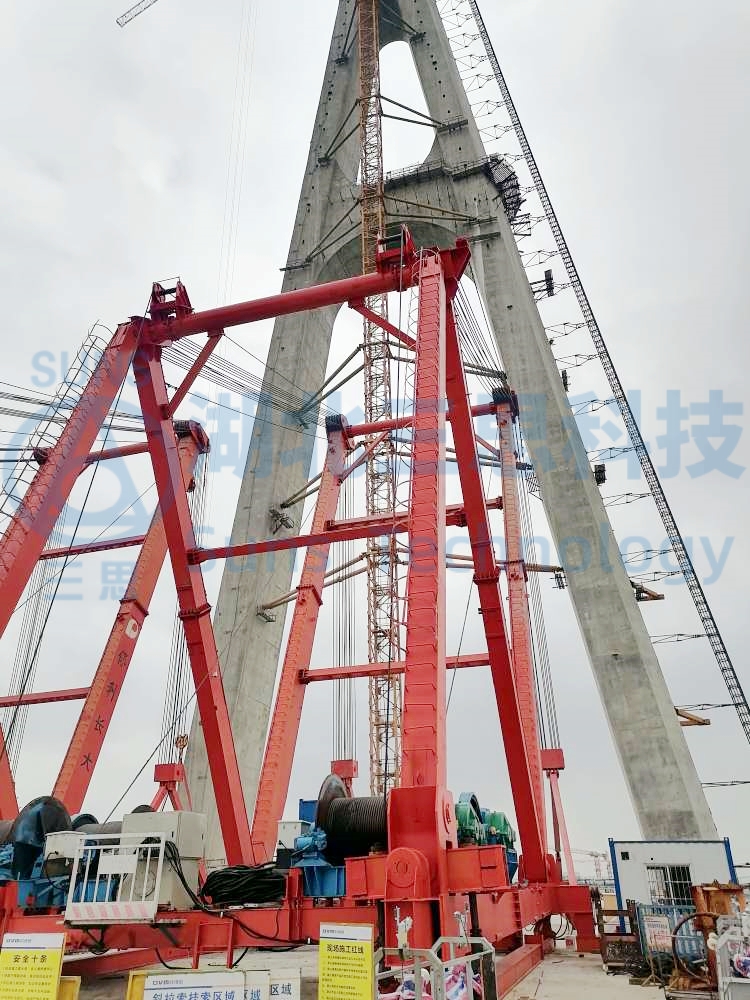

03 橋面吊安全監控系統現場實拍圖

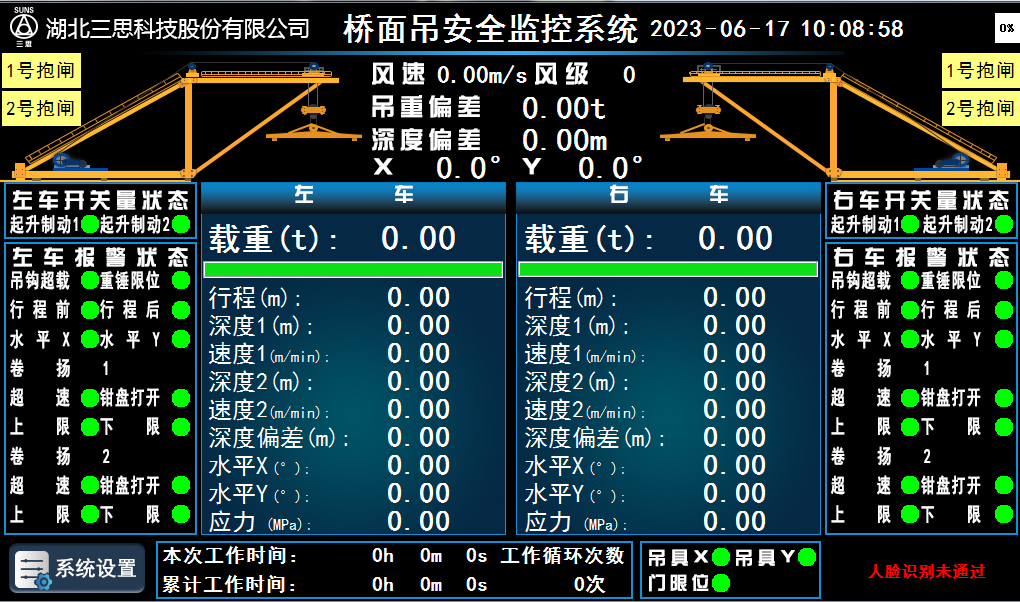

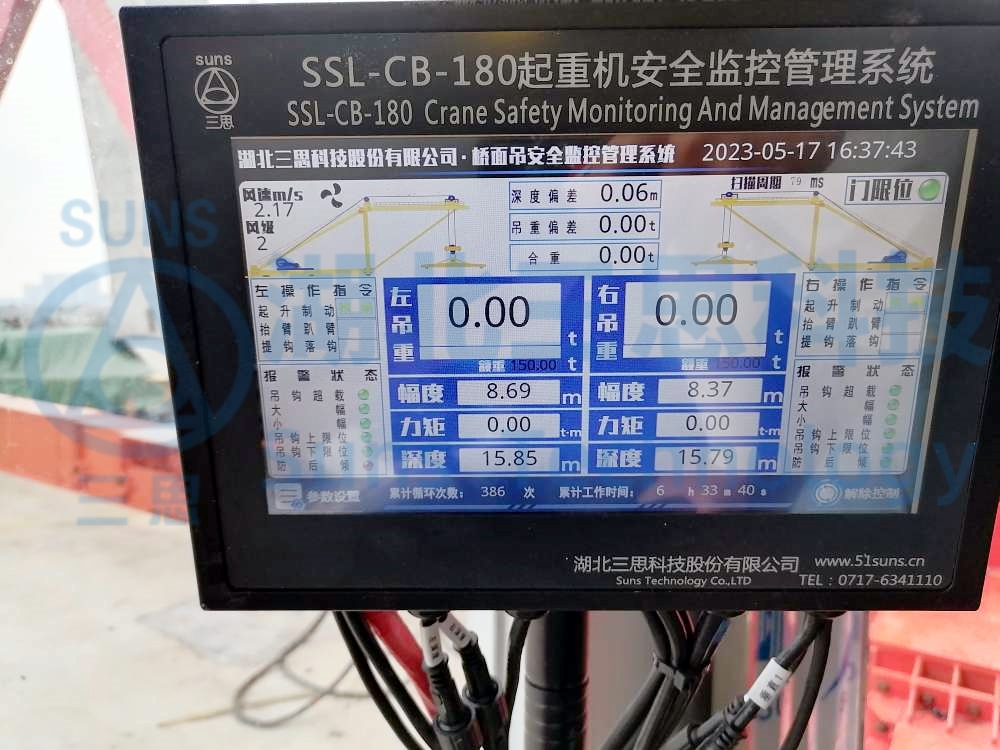

橋面吊監控系統終端顯示器，本系統由湖北三思科技自主研發，采用的是10寸高亮度工業觸摸屏，高耐蝕性熱鍍層鋼板機身；配備先進的GPS模塊，可實時定位起重機地理位置，并通過GPRS模板將現場工況參數實時傳輸?shù)竭h程服務器，用戶通過互聯網遠程監控平臺即可隨時查看設備作業情況。

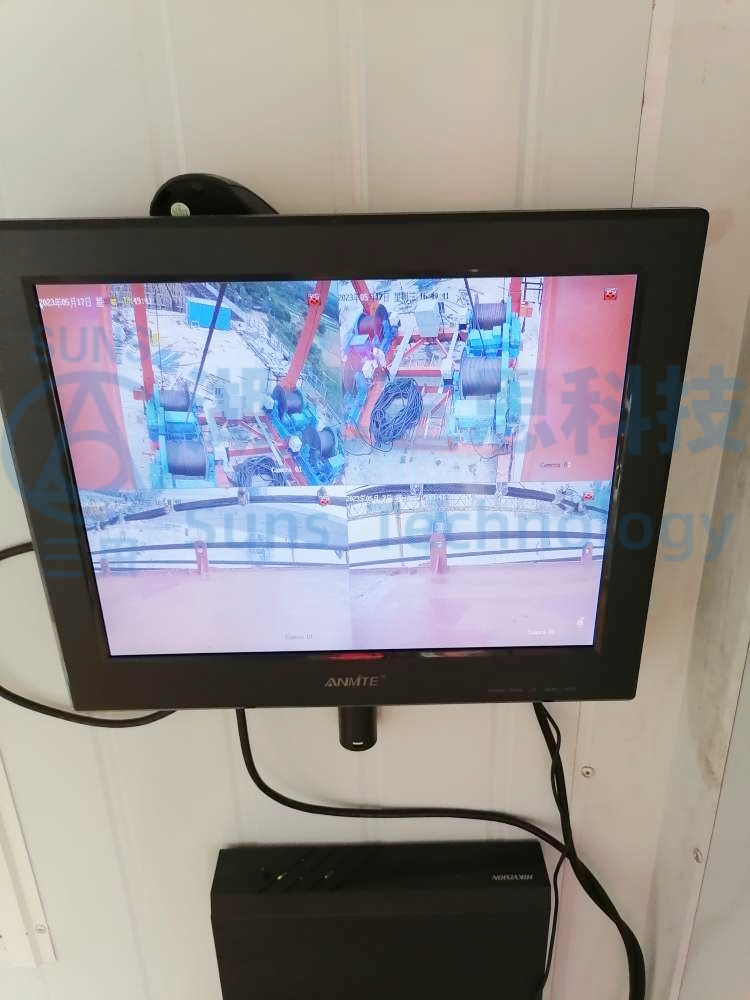

視頻監控系統終端顯示器。

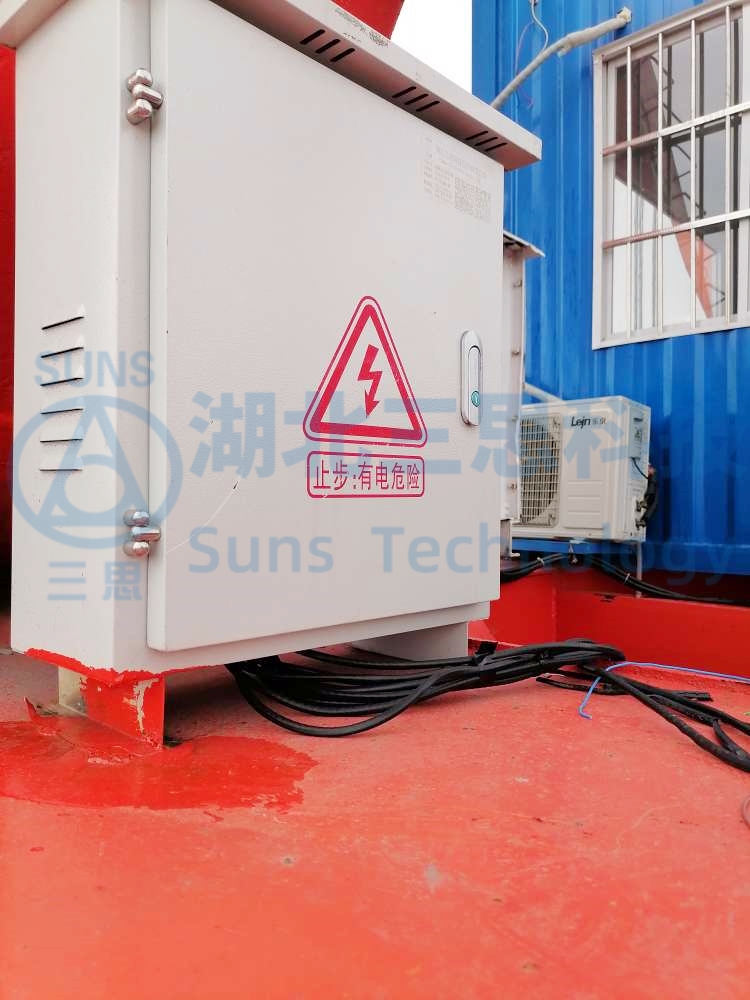

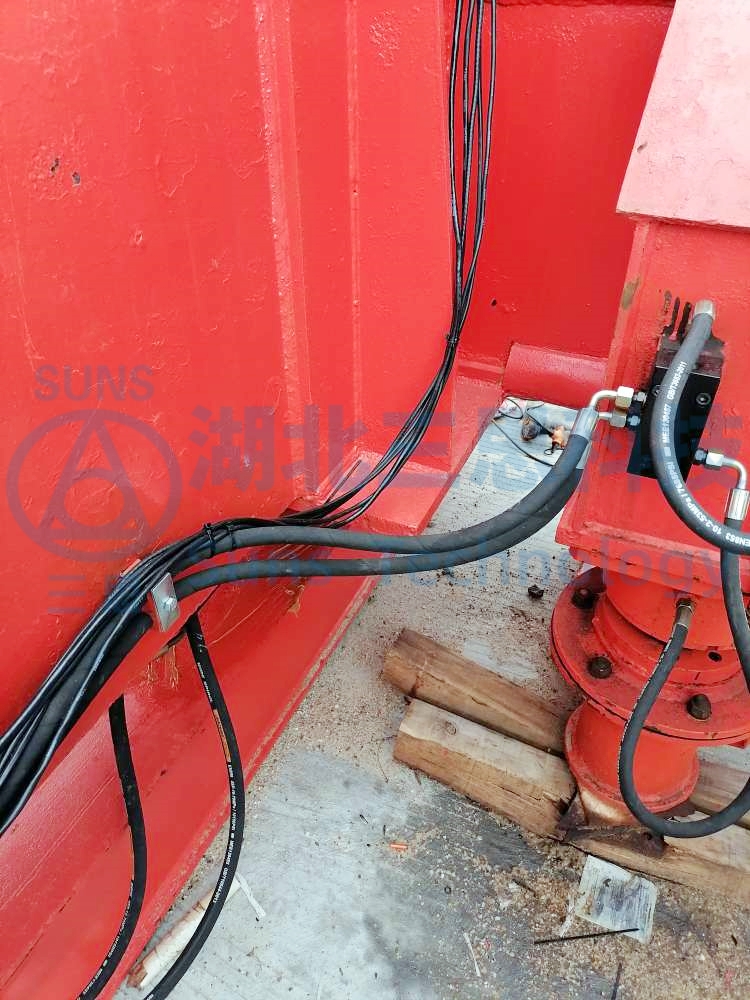

▲布線工藝

所有線纜使用應符合國標要求。視頻監控系統采用專用防水一體線；安全監控系統各傳感器采用屏蔽雙絞線，并將屏蔽層單端可靠接地以增強抗電磁干擾作用。

04 橋面吊安全監控系統特點介紹


1、系統滿足起重機械安全監控管理系統國標的要求，能獨立記錄并實時查詢各類數據。

2、整個系統分為兩層，上層為中控室監控單元、下層為現場操作單元。實現對起重機的監控、控制；下層以信號采集盒為主控元件實現控制，信號發送至控制盒，實現監控。

3、整套系統采用定制頻段無線通訊，絕不會出現通信受干擾導致數據變化的情況。

4、結構簡單：人機界面無線上位機，有效降低投資成本及維護成本。

5、整套系統以信號采集盒為主控元件和機械限位保護實現控制，使整套系統可靠性高。

6、整套系統在滿足國標要求外，還可以實現起重機健康管理（電氣設備使用壽命監控、電機電流監控、電機溫度監控、電機震動監控、考勤系統等等）

7、整套系統采用無線通訊模式，安裝簡單、拆卸快速、結構緊湊、互通互換等優點。

8、數據和視頻信息可以通過DTU或因特網給后臺，可以遠程實時查看并在后臺進行分析判斷操作的正確性。

9、系統可內置短信模塊，有重大違章作業時，可及時短信通知相關監督崗位。
