湖北三思科技龍門吊安全監控系統助力京港澳高速湖北段擴建項目
2023年4月4日，由湖北三思科技承接的湖北現場龍門吊安全監控管理系統通過工程驗收并正式交付使用。本次方案使用的是湖北三思科技自主研發的SSL-CB型門機安全監控管理系統。

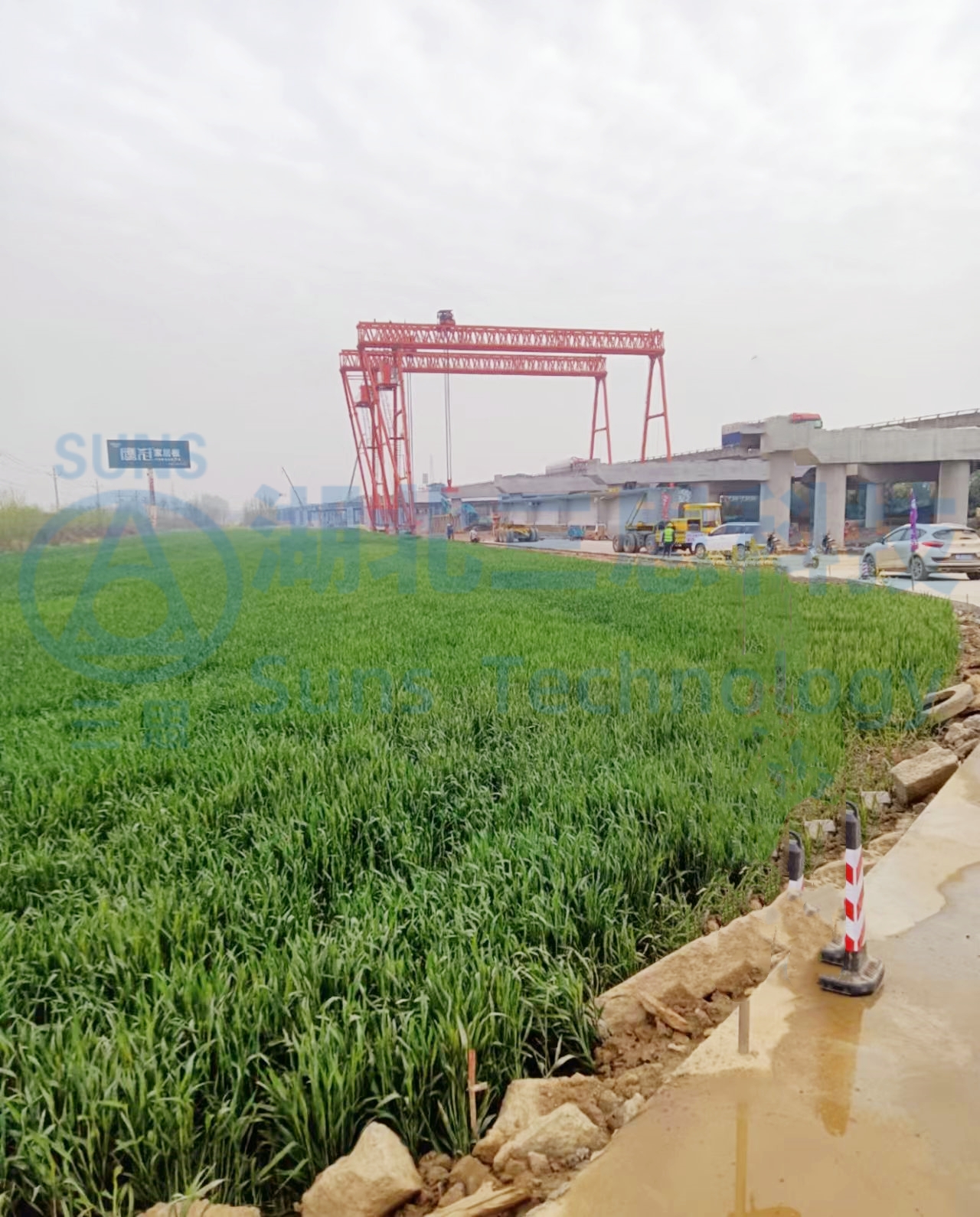

京港澳高速公路湖北境鄂豫界至軍山段改擴建工程項目是目前湖北省工程規模最大、投資金額最高的單一高速公路改擴建項目，全長158千米，全線于今年1月正式開工，分7個標段建設，本次改擴建施工在不影響道路通行的情況下進行。目前各標段已鋪開作業面，項目建成后將進一步緩解京港澳高速公路交通壓力，暢通南北交通大動脈。
京港澳高速公路改擴建工程1標全線31.88千米，起于孝感市大悟九里關，終點為大悟縣城區，采用兩側直接拼寬改建，改建后設計時速提高到120千米，屆時將完善湖北省高速公路網路結構。

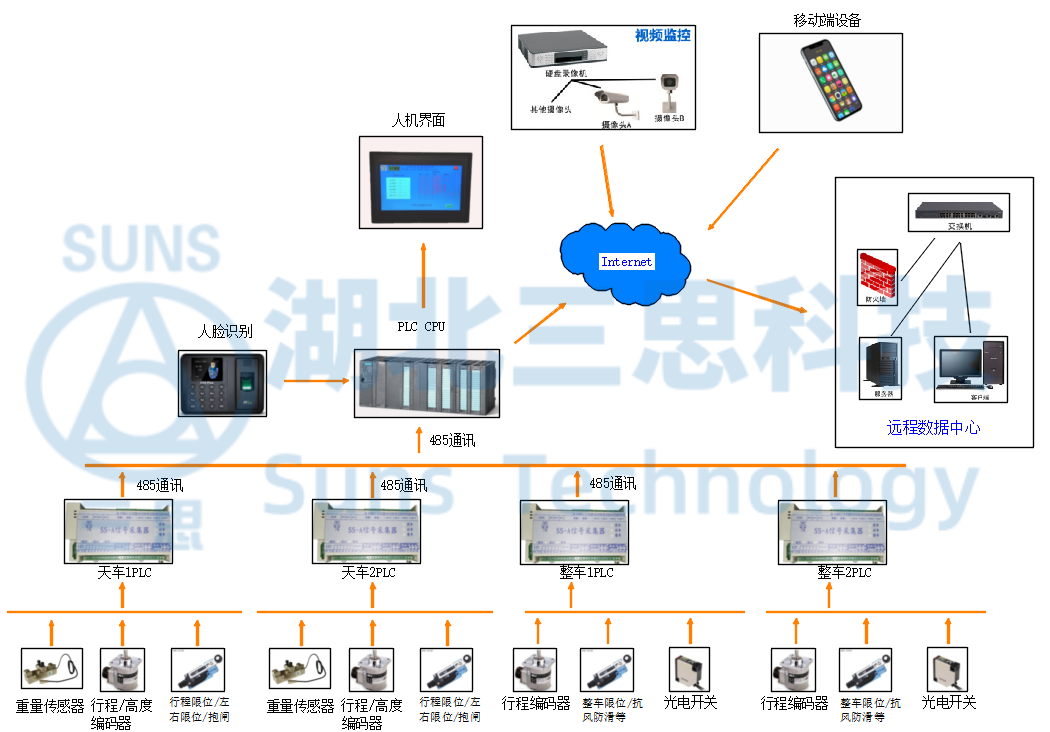

▲龍門吊監控系統結構圖
本門機安全監控管理系統由視頻監控系統和安全監控系統組成。通過網絡物聯，系統可實時顯示起重機的運行狀態，如：天車動作記錄，整車動作記錄，主鉤動作記錄，副鉤動作記錄等，為起重設備的安全運行提供可靠保障。

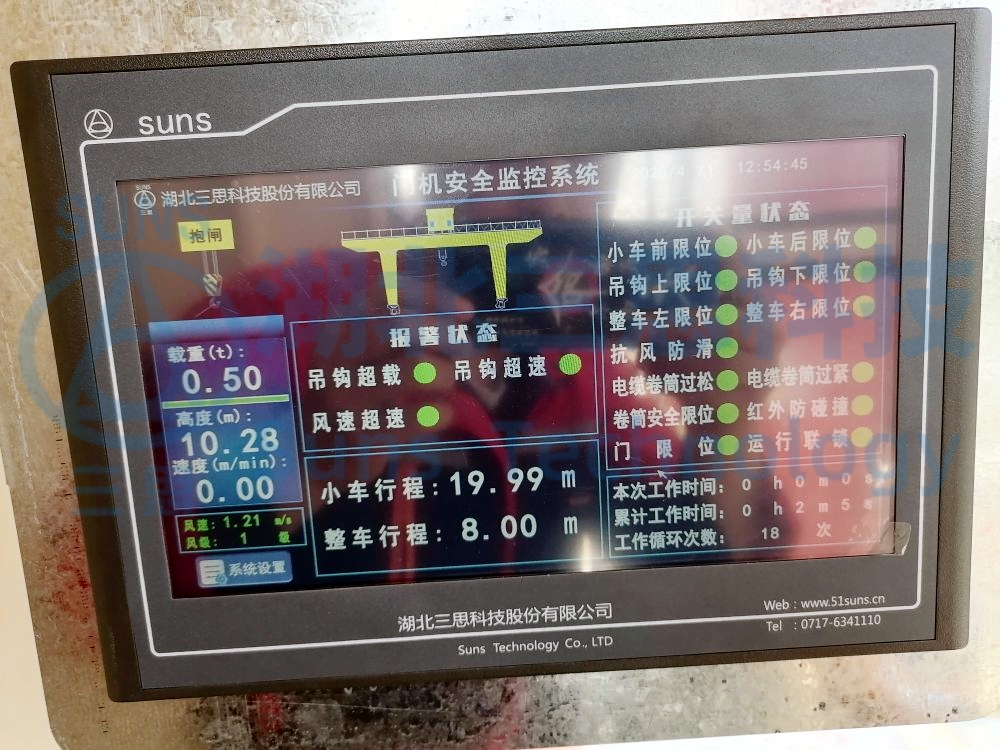

▲龍門吊安全監控管理系統駕駛位終端顯示圖
安全監控系統監測門機的運行行程數據，起升高度數據，限位數據，操作指令數據以及輸出控制點位，可以讓駕駛員全方位掌握門機的實時運行狀況，提高了操作的安全性。

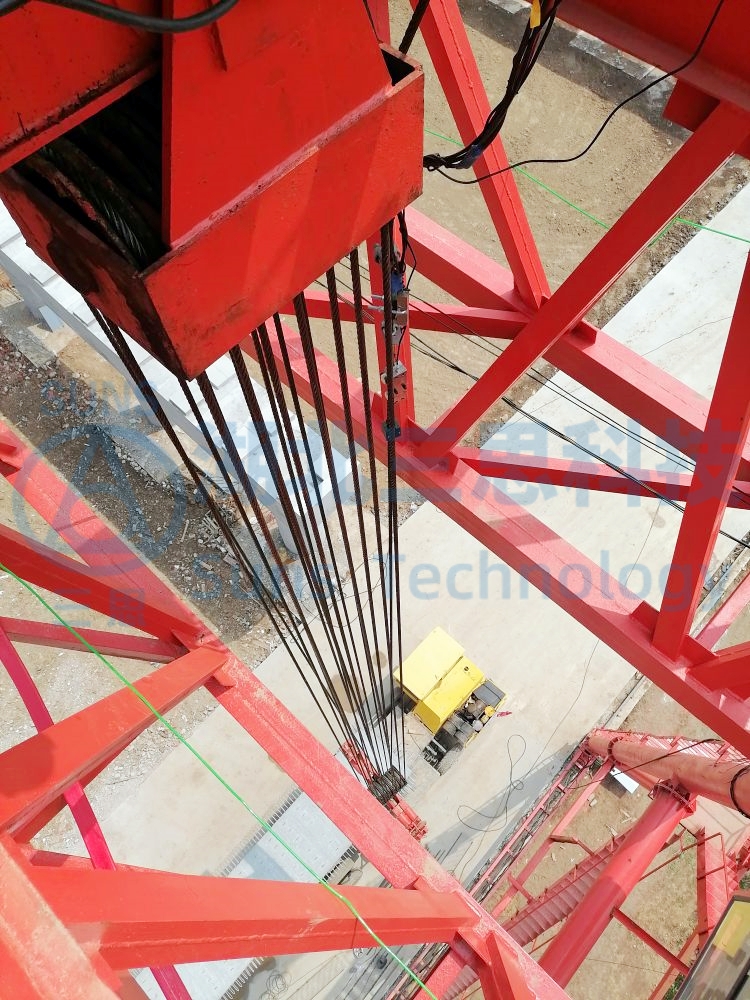

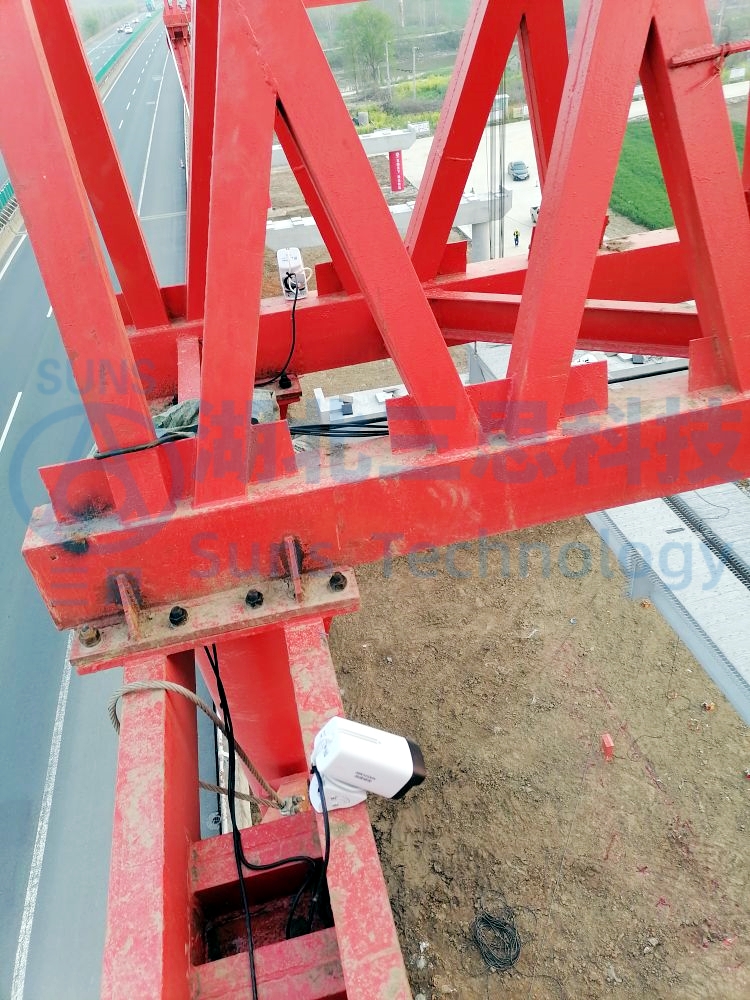

▲高清攝像頭安裝示意圖
視頻監控系統監測門機的運行軌道和吊裝區域，視頻顯示器放置于駕駛室中，給駕駛員帶來更加寬廣的操作視野，提高了門機操作便捷性。

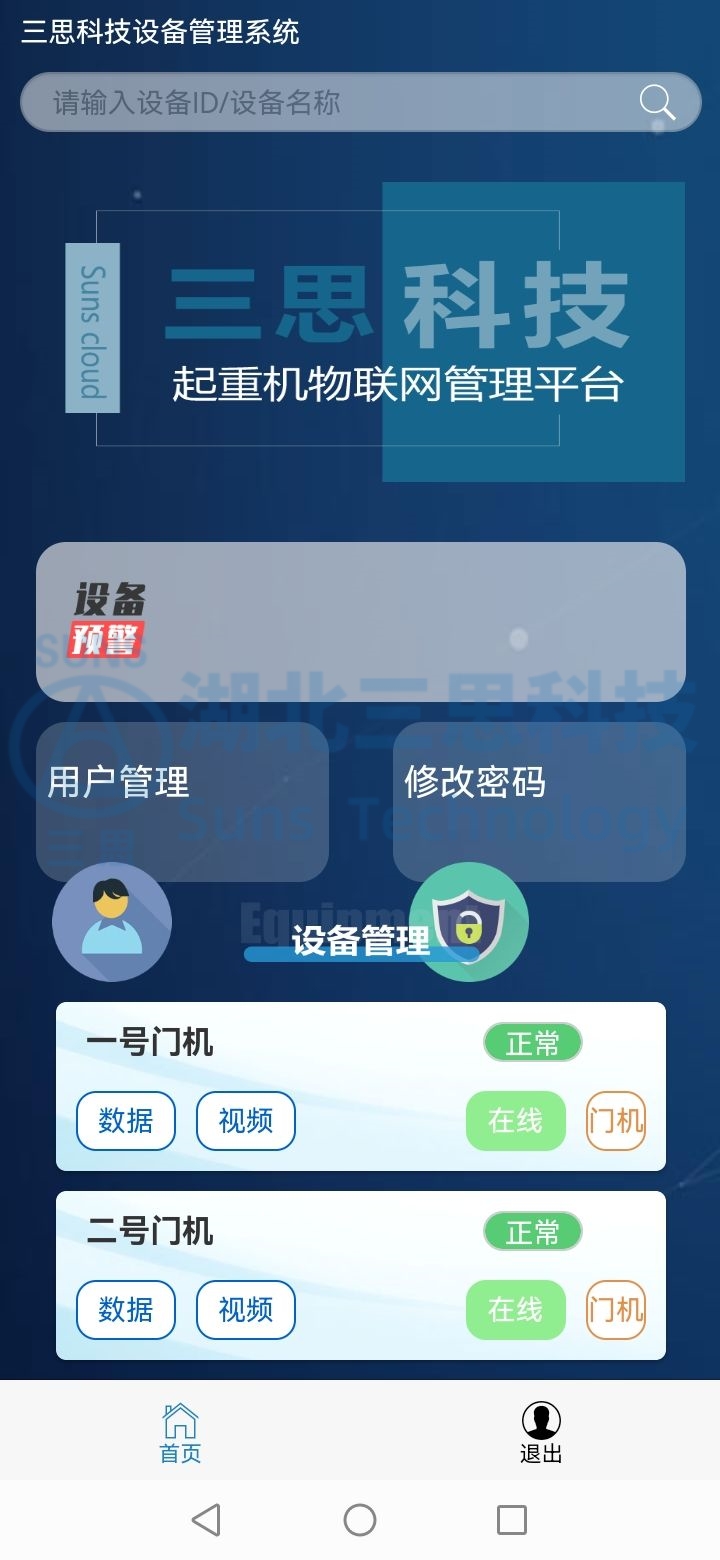

▲手機端實時回傳監控畫面
用戶可通過云端管理平臺（WEB端或手機端）對現場設備進行訪問，查看并導出實時工作數據，歷史數據等，還可遠程對設備進行固件升級等維護操作，可大幅降低管理成本，使工作更有效率；還可根據客戶需求，協同研發智慧工地整體解決方案。

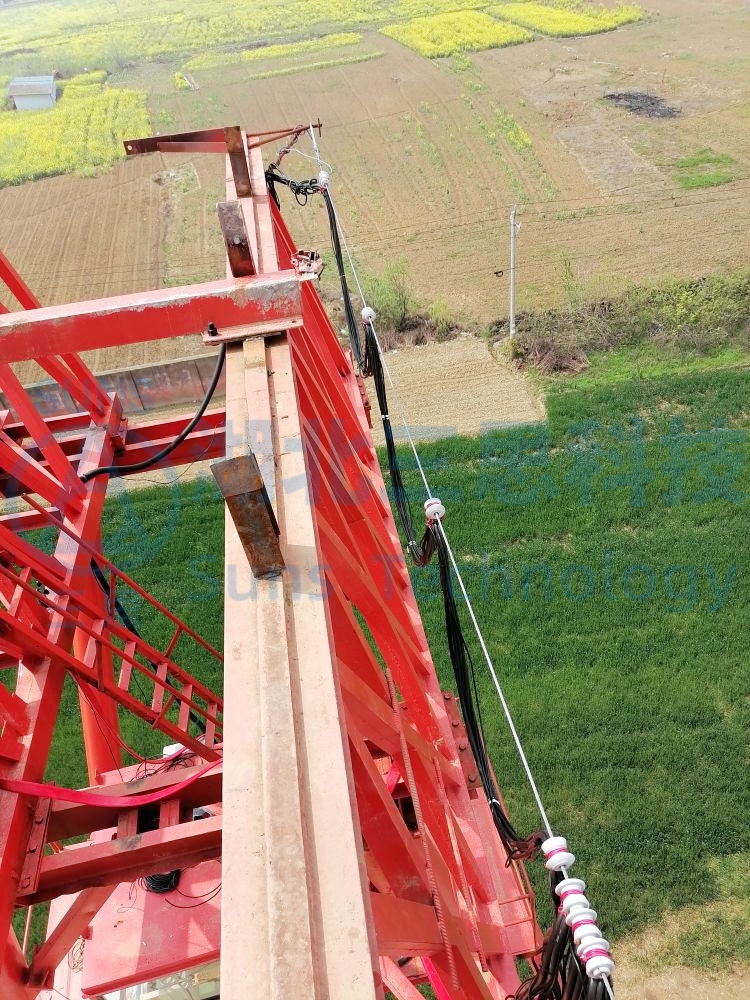

▲布線工藝展示

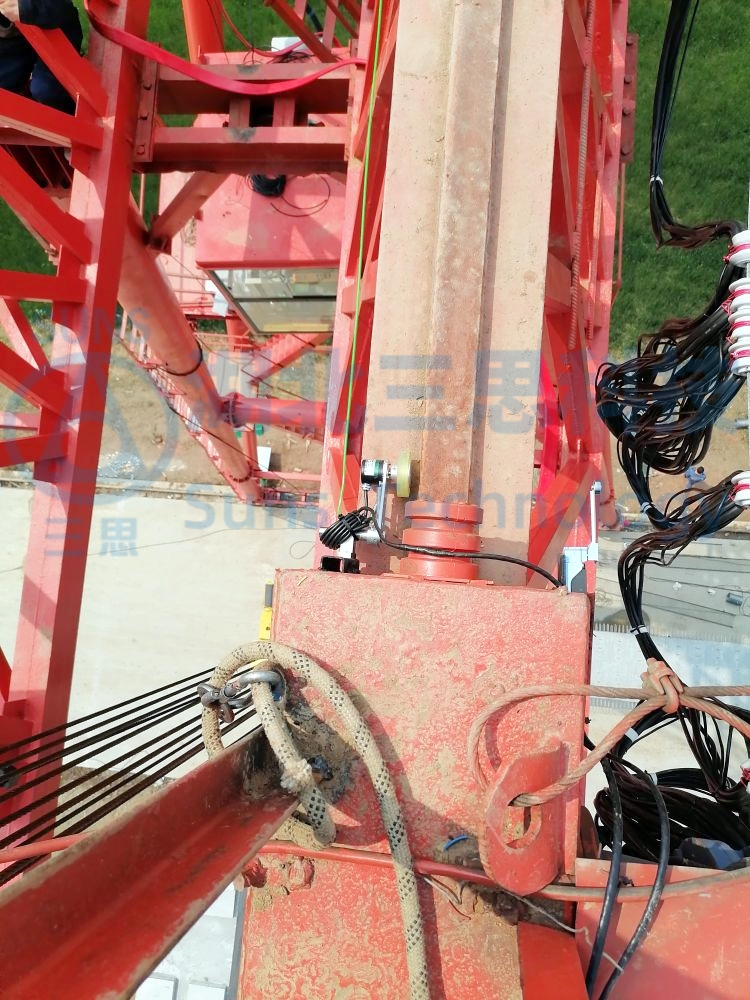

▲龍門吊安全監控管理系統部分傳感器安裝示意圖

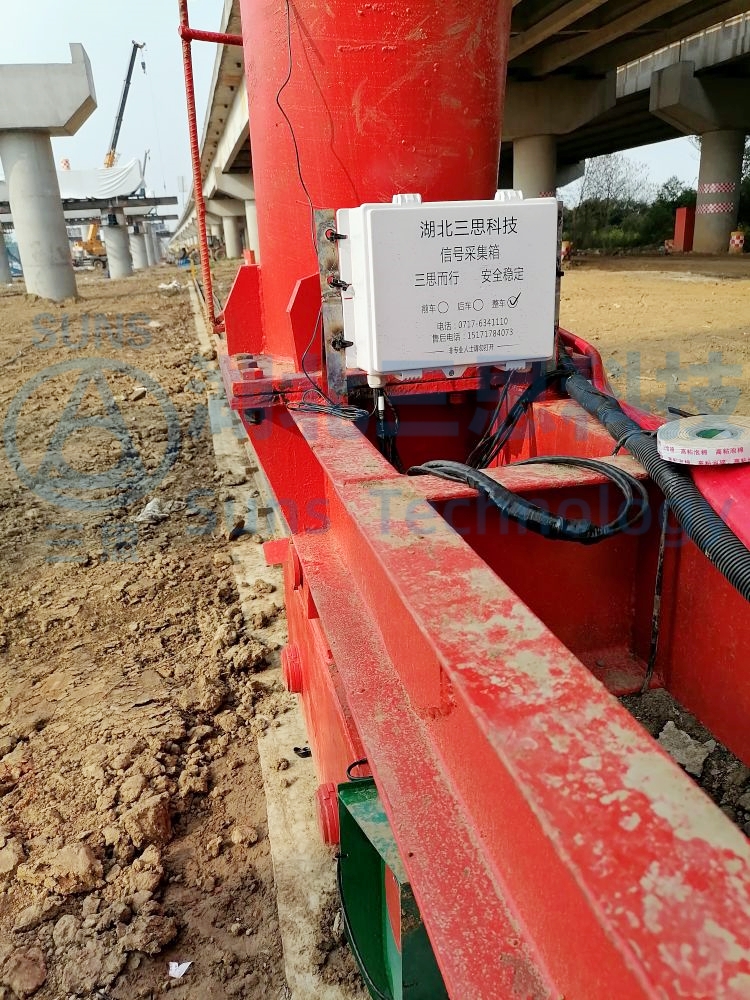

▲龍門吊安全監控管理系統信號采集箱安裝示意圖
