　門座式起重機是一種典型的旋回轉臂架類型有軌運行式起重機，因外形像一座門，故稱為門座式起重機。廣泛用于港口，碼頭的貨物裝卸，造船廠的施工和安裝及大型水電站的建設工程中。

近期，由湖北三思科技承接的江蘇港口現場2套門座式SSL-CB型門座式起重機安全監控管理系統通過工程驗收并正式交付使用。

01 門座式起重機安全監控系統介紹

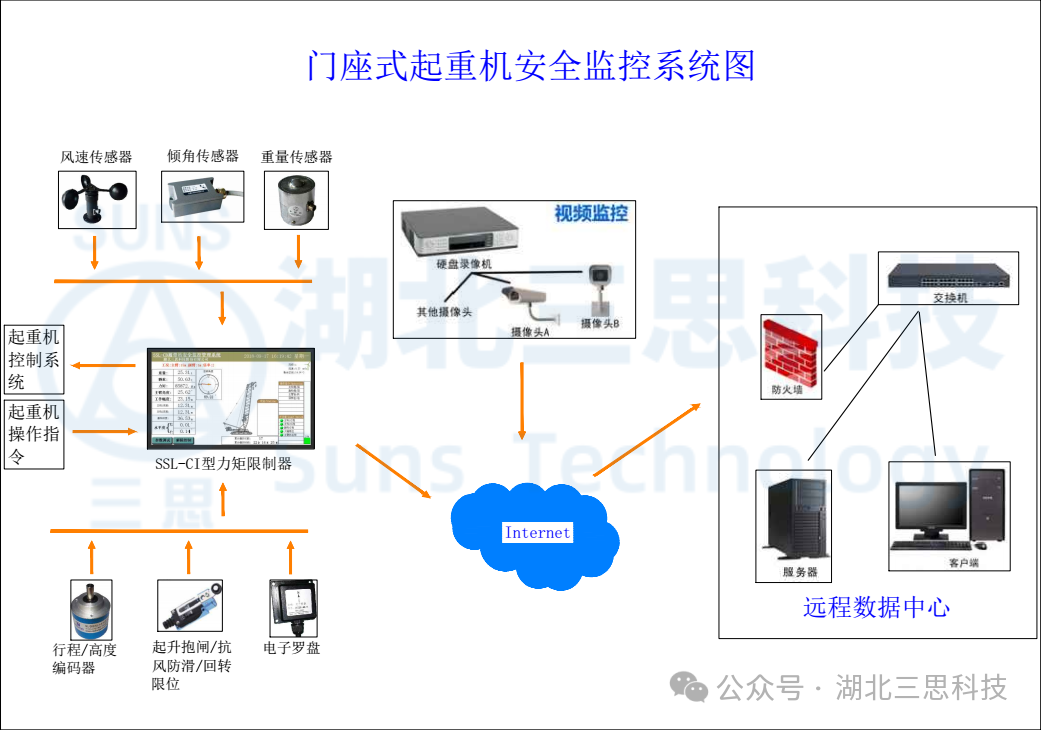

本門座式起重機安全監控管理系統由視頻監控系統和安全監控系統組成。

視頻監控系統監測門座式起重機的起升卷揚、變幅卷揚、吊裝區域、行程區域，視頻顯示器放置于駕駛室中，給駕駛員帶來更加寬廣的操作視野，提高了門座式操作便捷性。

安全監控系統監測門座式起重機的變幅數據，起升高度數據，限位數據，操作指令數據以及輸出控制點位，可以讓駕駛員全方位掌握門座式的實時運行狀況，提高了操作的安全性。

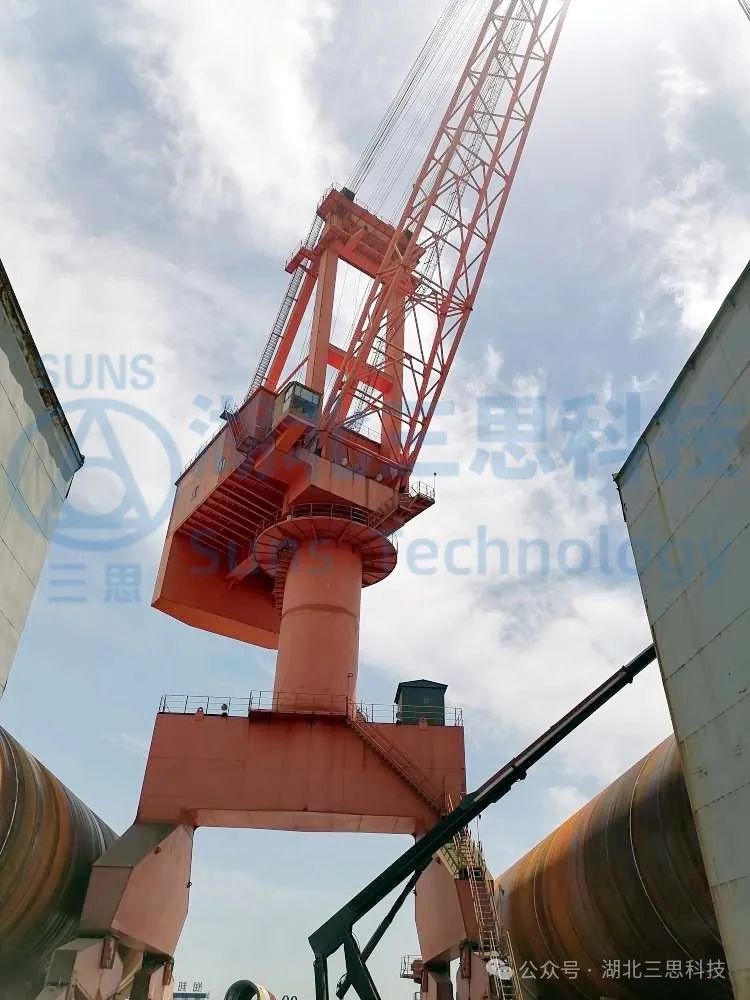

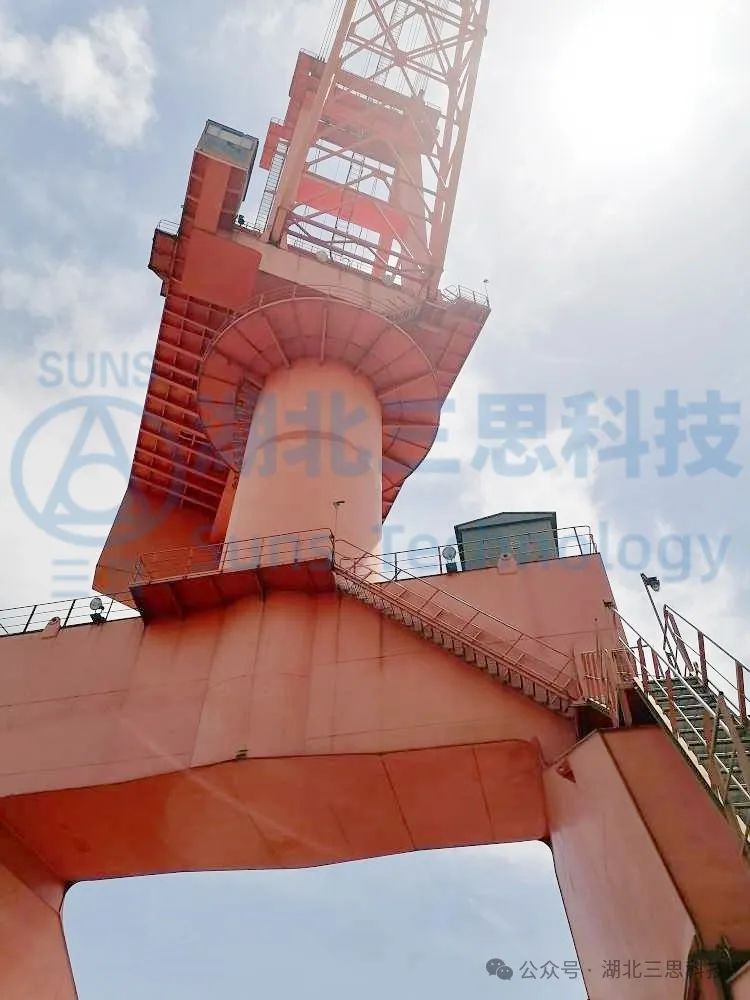

02 門座式起重機安全監控系統現場實拍圖

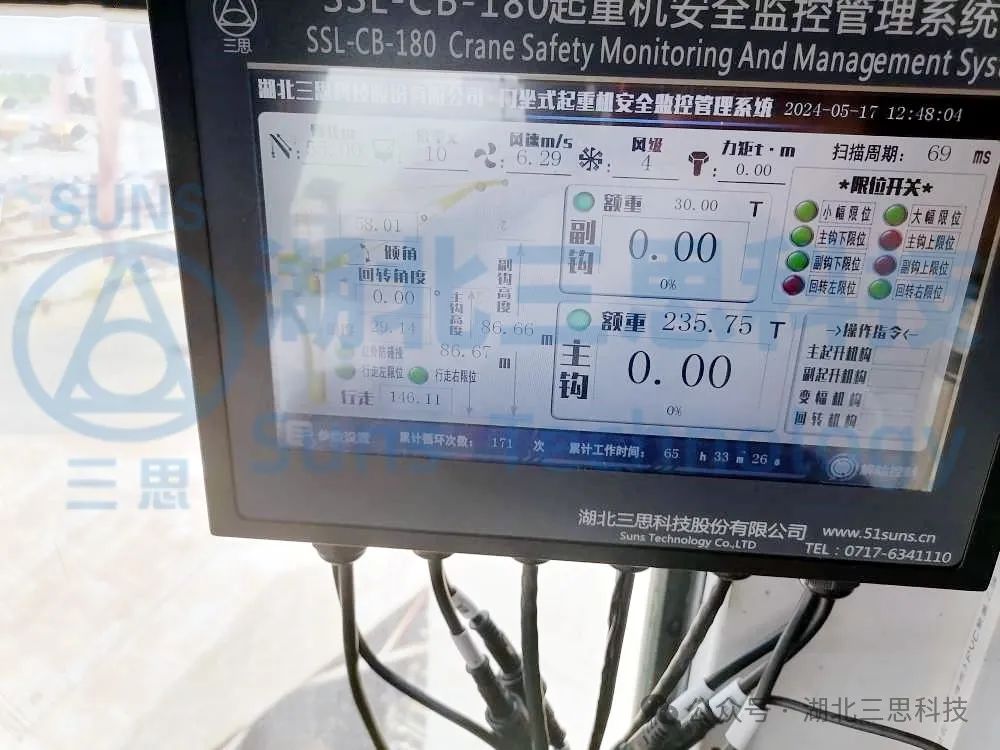

▲監控數據終端顯示器

系統實時記錄門座式起重機運行過程中的各種故障報警和設置報警，如：吊重報警、幅度報警、高度報警、回轉報警、風速報警、操作指令報警等。并且在故障發生時發出聲光報警，及時提醒駕駛員。同時，系統實時記錄實時起重機運行參數，可具體到每一天每一秒的運行機構的數據參數。歷史數據畫面數據可存儲30個不間斷連續工作日，可以在主機上查看，也可以U盤導出。

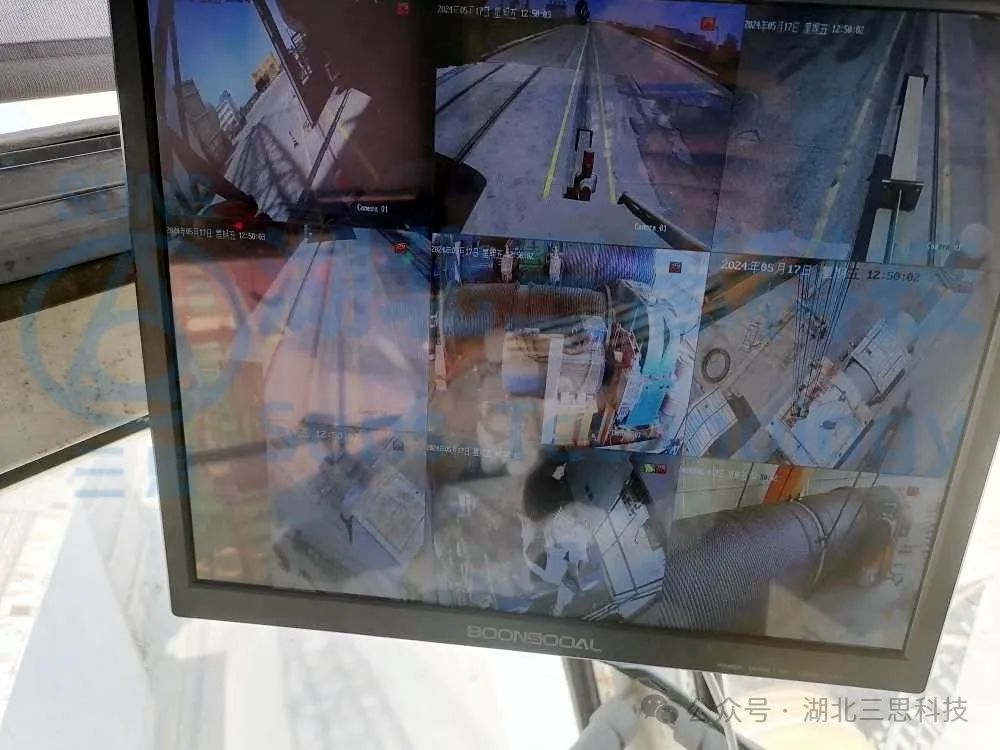

▲監控視頻終端顯示器

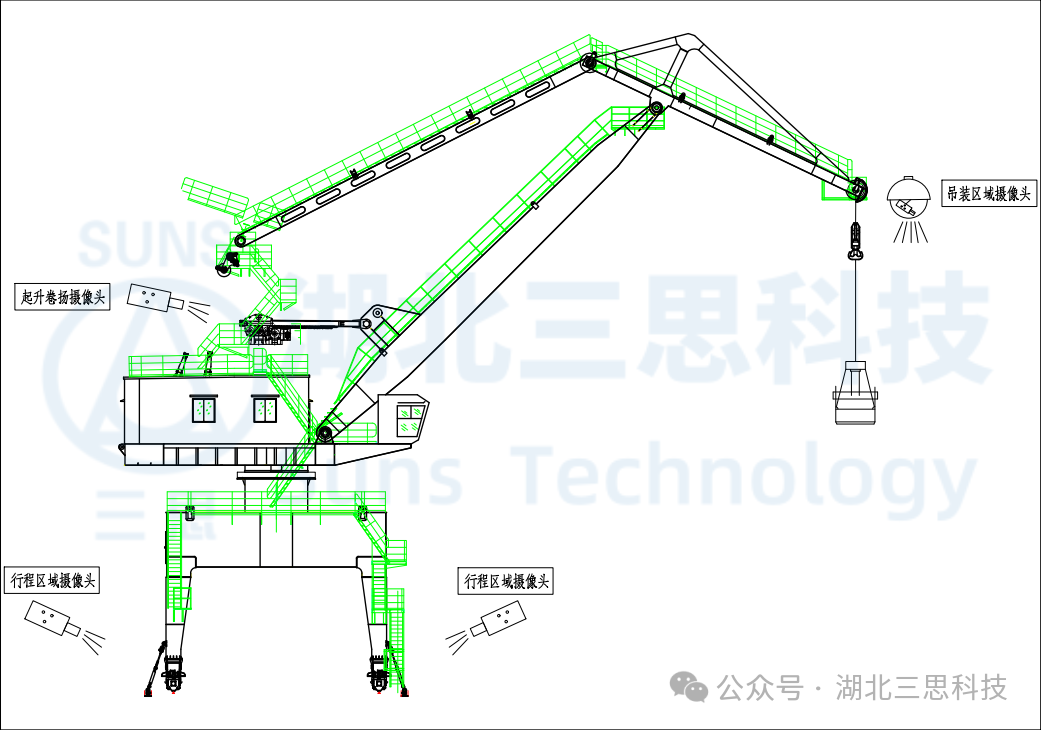

▲門座式起重機安全監控系統攝像頭安裝示意圖

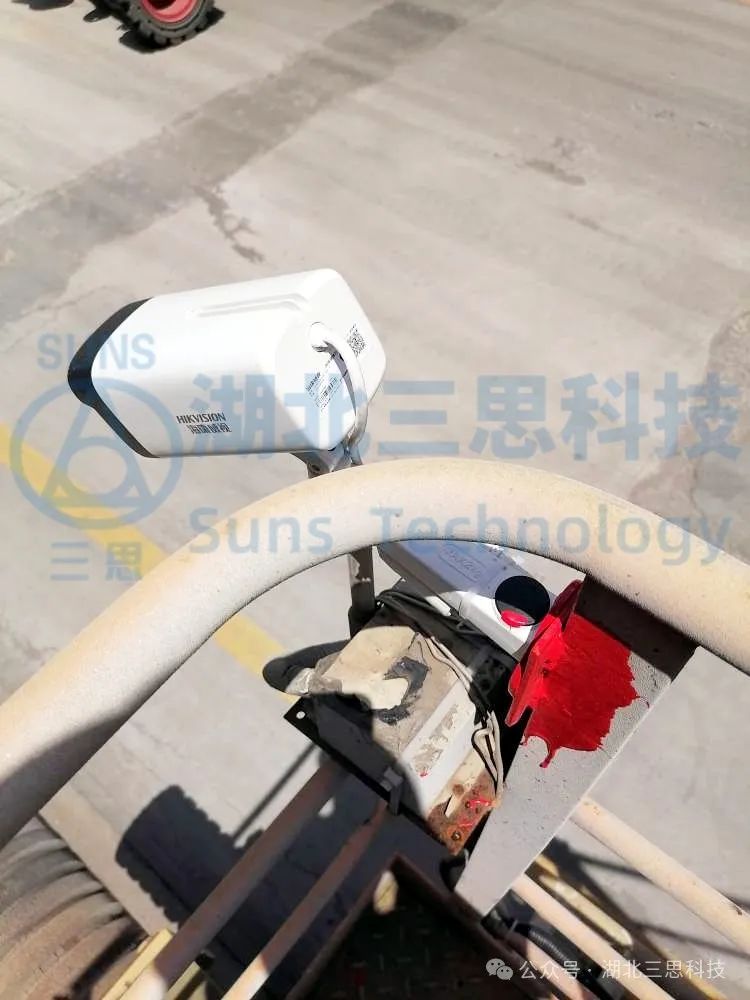

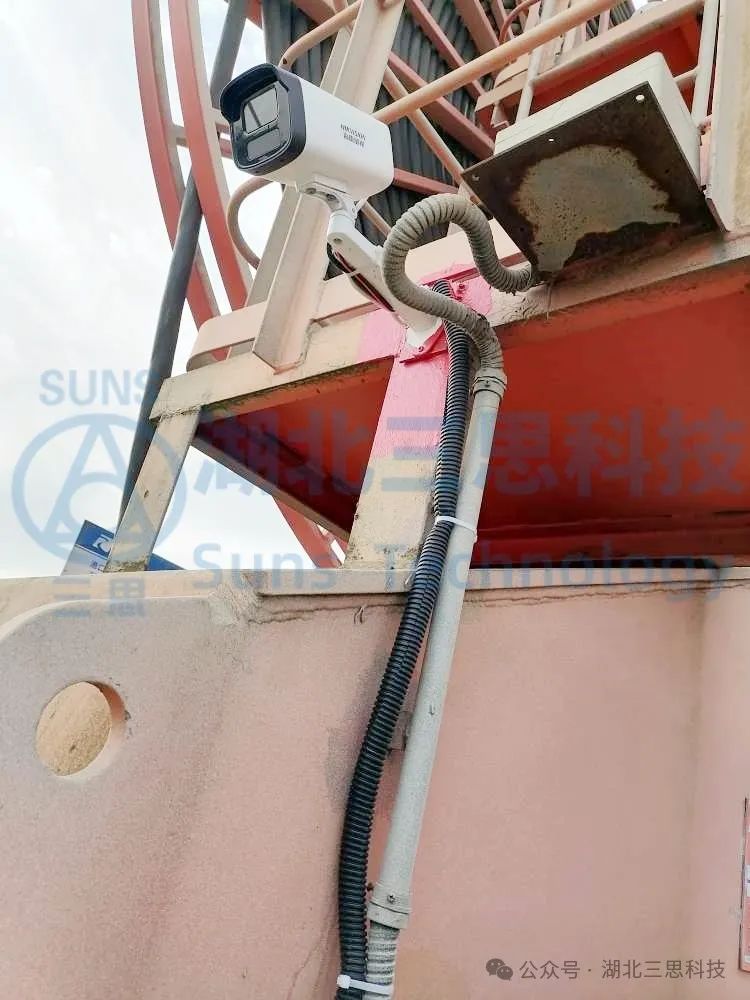

▲門座式起重機安全監控系統攝像頭現場安裝實拍圖（局部）

視頻顯示終端及其配套件，用于視頻監控顯示，帶高速USB接口，用于視頻數據導出，硬盤錄像機配備1T高速大容量硬盤，保存視頻監控不小于72小時。

■吊裝區域：起升卷揚、變幅卷揚各裝1路攝像頭，用于監控現場電機卷揚。

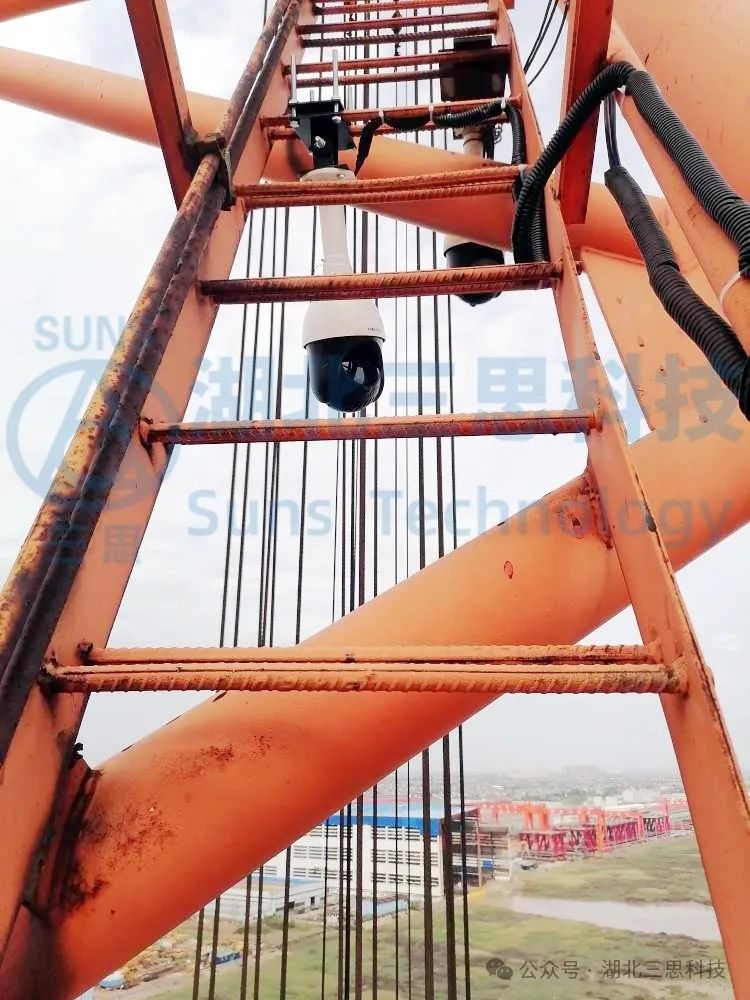

■門座式起重機平臺：桿頭裝一路球機，用于監控吊裝區域。

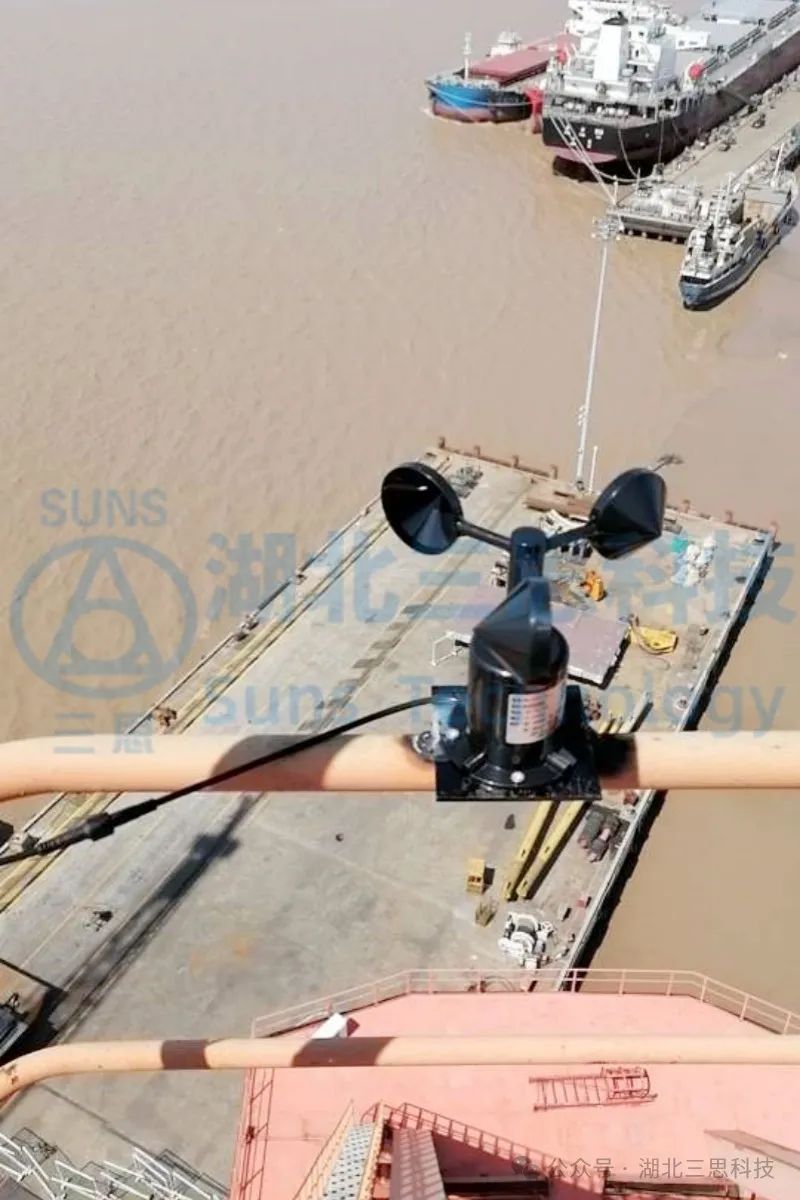

▲風速傳感器

在桿頂安裝一套風速傳感器，4-20ma信號傳送至駕駛室監控主機。經過系統判斷是否符合施工條件，輸出信號給現地操作系統，決定能否起動設備。

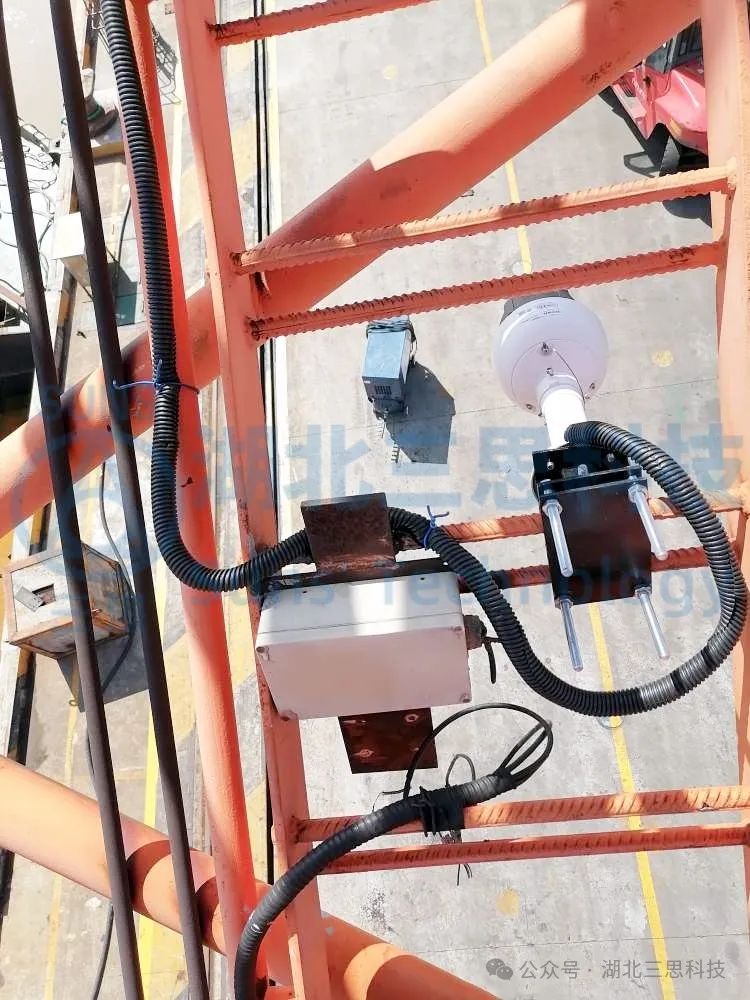

▲電子羅盤（局部）

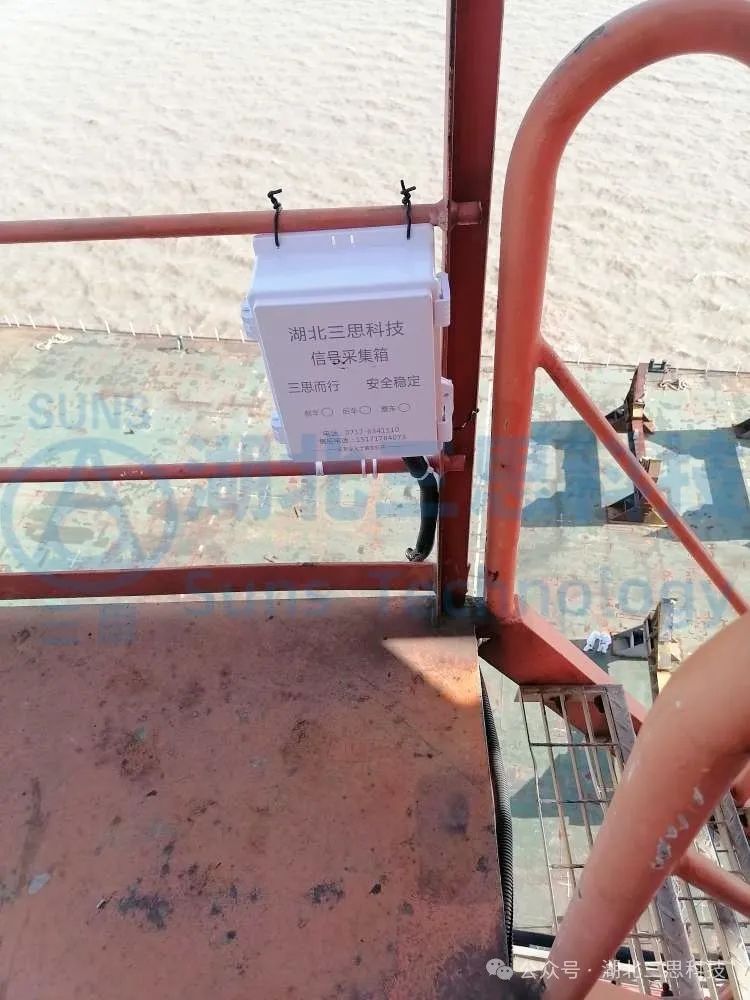

▲信號采集箱（局部）

門座式起重機安全監控系統特點

門座式起重機安全監控管理系統是公司專為門座式開發的采集監控、記錄、分析、診斷、預警、統計于一體的交互式信息管理平臺。門座式起重機安全監控系統符合GB/T 28264-2017起重機械安全監控管理系統國標的要求，是一款將設備管理及人員行為管控融為一體的，真正使安全監控措施落地的監控系統。
