冶金吊廣泛應用于鋼廠，是煉鋼環節的重要機械設備。相比于普通橋式起重機，冶金吊特有的高溫作業環境對于操作人員以及設備的安全管理都具極高的挑戰。

依據GB/T 28264-2017《起重機械安全監控管理系統》、TSG51-2023《起重機械安全技術規程》等標準要求，冶金吊、造船龍門吊、門座機等大型起重設備需安裝安全監控系統。

該類設備不僅單價極高，且使用頻繁，相當一部分設備使用年限較長，安全監控系統出廠未配置，或者因安裝時間久，存在損壞的情況。早期的安全監控系統僅滿足司機駕駛提醒，無法遠程監控，亦無法滿足企業數字化需求。

冶金橋機安全監控系統

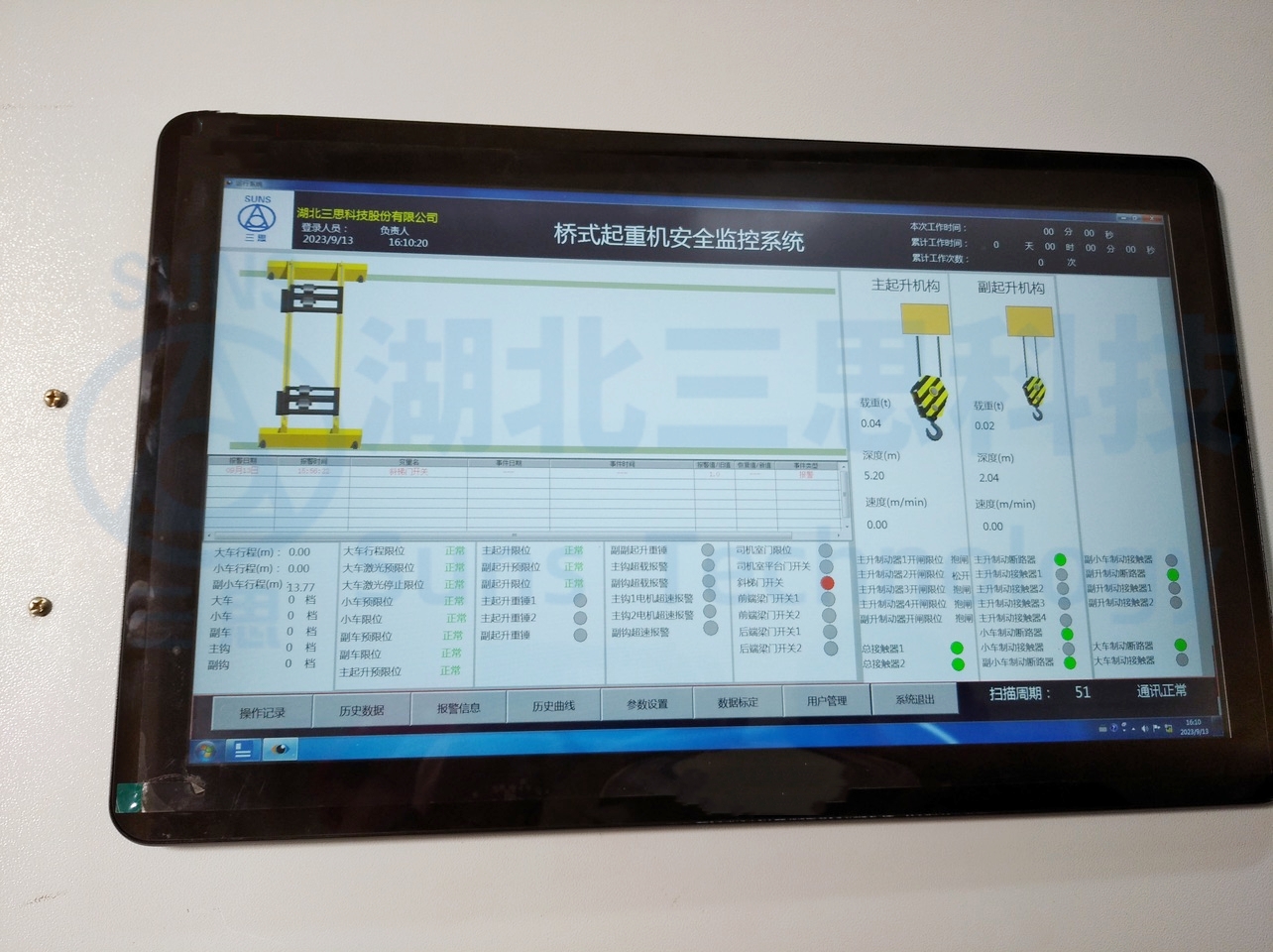

系統實時報警畫面及歷史報警畫面，記錄起重機運行過程中的各種故障報警和設置報警，如：超載報警，門限位報警，主副鉤上限報警，天車行程報警，限位報警等，并且在故障發生時發出聲光報警，以及及時提醒駕駛員。

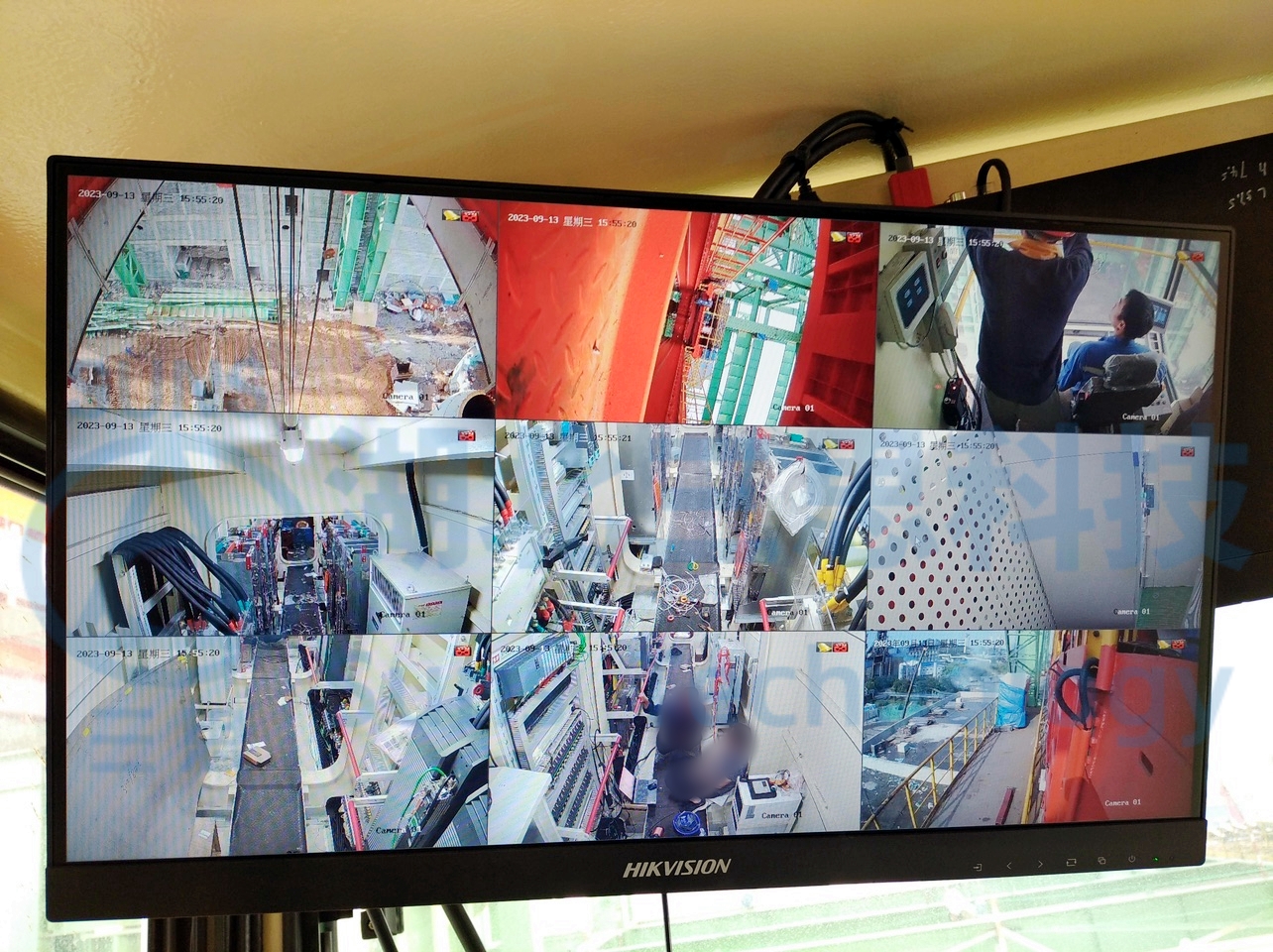

視頻監控安裝于駕駛室內，可以方便的對施工現場的設備進行視頻直播，實時查看現場的現狀。

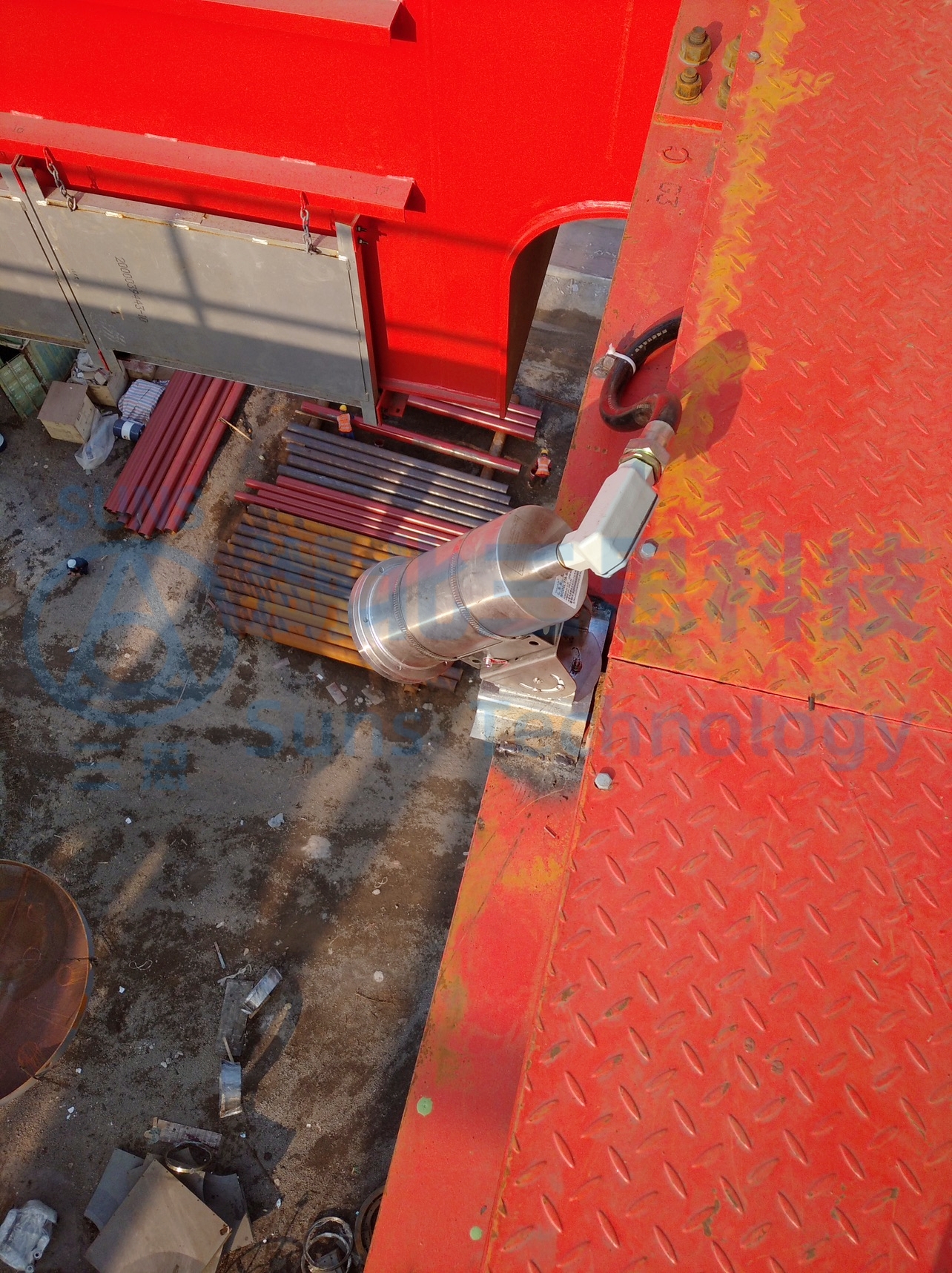

由于鋼廠環境的特殊性，現場采用的是防爆攝像頭，耐高溫，能更好的提高設備的使用率。



★解決方案


安裝冶金起重機安全監控系統，可實現起重機運行狀態實時監測。包括起重量、高度、大小行車運行、起升制動器狀態、運行連鎖的狀態采集，在接近限值時系統發出聲光預警和報警。



湖北三思科技自主研發的橋式起重機安全監控系統是集采集監控、記錄、分析、診斷、預警、統計于一體的交互式信息管理平臺。符合GB/T 28264-2017起重機械安全監控管理系統國標的要求，同時還融入了多種起重機監控，維護，管理等實用功能，是一款將設備管理及人員行為管控融為一體的，真正使安全監控措施落地的監控系統。



★產品優勢


①系統滿足起重機械安全監控管理系統國標的要求，能獨立記錄并實時查詢各類數據。

②整個系統分為兩層，上層為中控室監控單元、下層為現場操作單元。實現對起重機的監控、控制；下層以PLC為主控元件實現控制，信號發送至中控室，實現遠方監控。

③整套系統采用工業級485通訊，絕不會出現通信受干擾導致數據變化的情況。

④結構簡單：PLC 通信網絡 上位機，有效降低投資成本及維護成本。整套系統以PLC為主控元件和機械限位保護實現控制，使整套系統可靠性高。

⑤整套系統在滿足國標要求外，還可以實現起重機健康管理（電氣設備使用壽命監控、電機電流監控、電機溫度監控、電機震動監控、考勤系統等等）

⑥整套系統采用無線通訊模式，安裝簡單、拆卸快速、結構緊湊、互通互換等優點。

⑦數據和視頻信息可以通過DTU或因特網給后臺，可以遠程實時查看并在后臺進行分析判斷操作的正確性。

⑧系統內置短信模塊，有重大違章作業時，可及時短信通知相關監督崗位。
